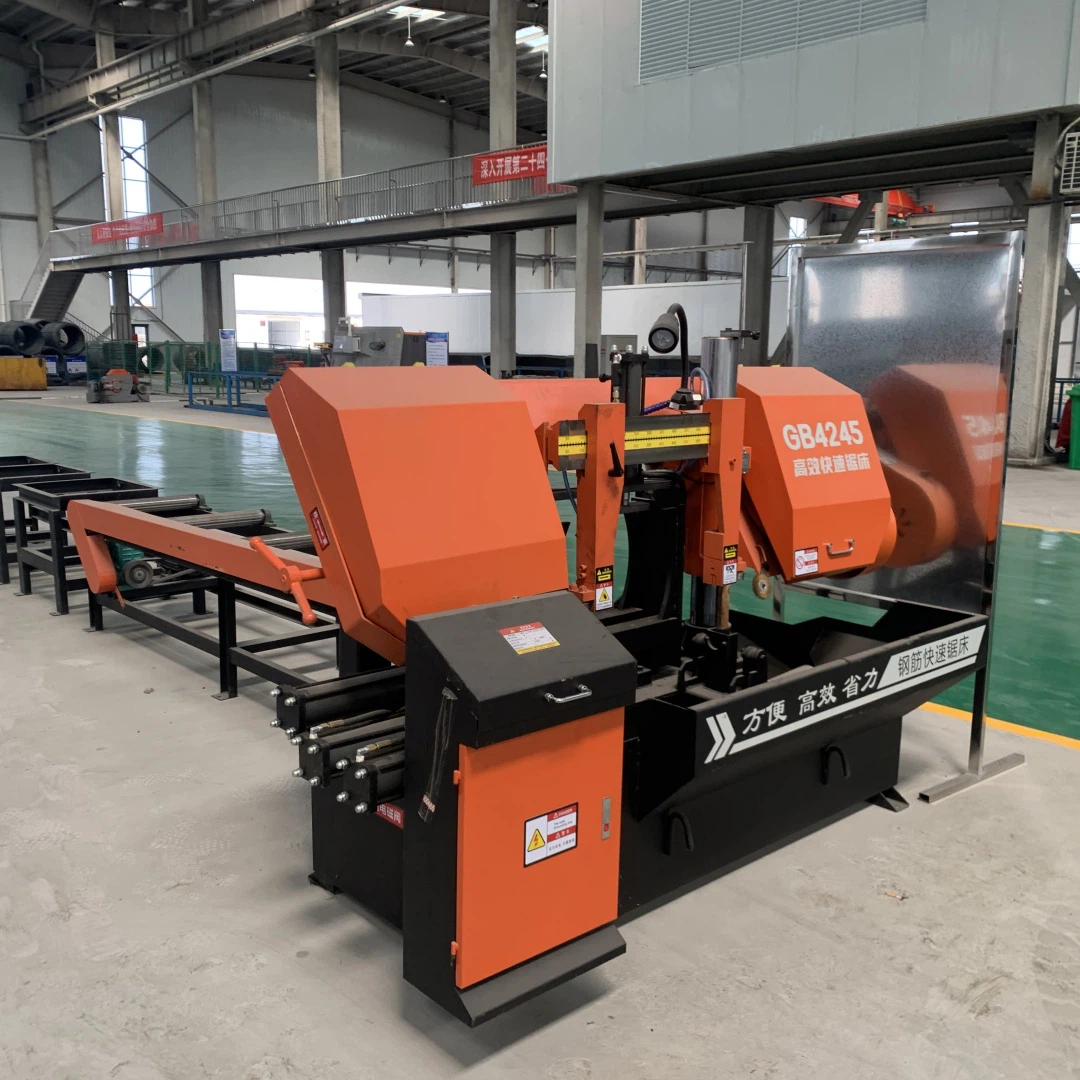

מכונות ניסור ברזלהם ציוד אוטומטי או חצי-אוטומטי שתוכנן במיוחד לחיתוך חומרי מתכת כגון מוטות וצינורות פלדה. הם יכולים לחתוך במדויק זרועות של מפרטים שונים לאורך שנקבע בהתאם לדרישות ההנדסיות. הם נמצאים בשימוש נרחב בבנייה, ייצור מכני, עיבוד מבנה פלדה ותחומים אחרים, ומהווים ציוד חיתוך הכרחי בעיבוד ברזל מודרני וייצור תעשייתי.
- מערכת הילוכים מכנית
מנגנון הזנה:המנוע מורכב ממנוע סרוו, בורג כדורי ומסילה מנחה, המנוע דוחף את הבורג המוביל לסיבוב, אשר בתורו מזיז בצורה חלקה את מכלול הניסור לאורך מסילת ההדרכה, ומשיג שליטה מדויקת על מהירות ההזנה. טווח מהירות ההזנה של ציוד מיינסטרים הוא 0-500 מ"מ/דקה, ודיוק המיקום יכול להגיע ל-±0.1 מ"מ.
מנגנון הידוק:הוא מאמץ התקן הידוק דו-כיווני המונע על ידי כוח הידראולי או פנאומטי, מצויד בלוקי הידוק בצורת V-, שיכולים להדק בחוזקה מוטות פלדה בקטרים הנעים בין 6 ל-400 מ"מ, ולמנוע תזוזה של החומר במהלך תהליך החיתוך. ניתן לכוונן את כוח ההידוק אוטומטית בהתאם למפרט מוט הפלדה, עם כוח הידוק מרבי של עד 50 קילו-ניין.
מנגנון תמיכה:הוא כולל מספר מסלולי רולר מתכווננים, המשמשים לתמיכה במוטות פלדה ארוכים כדי למנוע עיוות כיפוף הנגרם על ידי משקל החומר עצמו. ניתן להתאים את מרווח התמיכה בגמישות בהתאם לאורך מוטות הפלדה, תוך עמידה בדרישות החיתוך של מוטות פלדה באורך של עד 12 מטר.
- מערכת ביצוע חיתוך
מכלול ניסור:מרכיבי הליבה מורכבים מלהב המסור וגלגל המסור. להב המסור עשוי בדרך כלל מחומר סגסוגת. קוטר גלגל המסור משתנה לפי דגם הציוד, בדרך כלל 300 מ"מ, 400 מ"מ או 500 מ"מ. מונע על ידי מנוע, גלגל המסור מסתובב במהירות גבוהה, ומהירות הניסור ניתנת להתאמה אינסופית בטווח של 20-120 מ' לדקה.
מערכת קירור ושימון:משולב עם משאבת קירור, מיכל שמן וזרבובית, הוא מרסס אוטומטית אמולסיה או שמן חיתוך במהלך תהליך החיתוך. מצד אחד, הוא מפחית את הטמפרטורה של להב המסור ומאריך את חיי השירות שלו. מצד שני, הוא מפחית אבק חיתוך ורעש תוך שיפור החלקות של משטח החיתוך.
זרימת עבודה ליבה
הגדרת פרמטר:המפעיל מזין את מפרטי מוט הפלדה (קוטר, חומר), אורך חיתוך וכמות דרך מערכת הבקרה, והמערכת מתאימה אוטומטית לפרמטרים אופטימליים של מהירות הניסור וכוח ההידוק.
האכלת חומרים:מוטות הפלדה מונחים על מסוע הגלילים התומך באופן ידני או על ידי מכשירי הזנה אוטומטיים, כאשר קצה אחד של מוטות הפלדה נלחץ בחוזקה כנגד מכת המיקום.
הידוק אוטומטי:מנגנון ההידוק מתחיל, וההתקן ההידראולי או הפניאומטי מניע את בלוקי ההידוק להדק בחוזקה את מוטות הפלדה, ומבטיח לא להתרופף.
עיבוד ניסור:מכלול הניסור ניזון במהירות שנקבעה מראש, להב המסור מסתובב במהירות גבוהה כדי לחתוך את מוטות הפלדה, ומערכת הקירור מתיזה באופן סינכרוני נוזל סיכה לקירור.
לאחר השלמת החיתוך, מכלול הניסור מתאפס אוטומטית, מנגנון ההידוק משתחרר, ומוטות הפלדה המוגמרים מועברים לאזור המיועד על ידי מסוע גלגלי הפריקה. לאחר מכן, הציוד נכנס למחזור העיבוד הבא, וניתן לקצר את מחזור החיתוך של מוט פלדה בודד ל-10-30 שניות.
